Что такое коммутационные патч-панели: характеристики, виды, применение, какую выбрать для вашей сети?

Что такое патч панель

В основе любой структурированной кабельной системы лежит элемент, который часто остается «за кадром», но без которого невозможна стабильная работа локальных сетей. Речь о коммутационном узле, обеспечивающем порядок, масштабируемость и удобство обслуживания соединений. Простыми словами, это централизованная точка, где заканчиваются стационарные линии витой пары и начинается гибкая коммутация с активным оборудованием.

Технически, устройство представляет собой панель с портами RJ 45 (или оптическими адаптерами), установленную в 19-дюймовые стойки или шкафы. С задней стороны производится заделка стационарного кабеля, с передней — подключение патч корды к коммутаторам. Такая архитектура отделяет «постоянную линию» (permanent link), как правило входящую в системную гарантию и «канал связи» (Channel), что критично для работы системы СКС: замена коммутатора или перенос рабочего места не требует вмешательства в постоянные линии и проводить тестирование и повторную постановку постоянной линии на гарантию.

Для системного администратора это означает предсказуемость топологии. Для монтажника — стандартизированные точки заделки. Для менеджера по закупкам — возможность масштабировать сеть без капитальных переделок. Именно поэтому выбор компонентов СКС начинается с анализа требований к коммутационному уровню.

Виды патч-панелей

Фиксированные и наборные патч-панели

Модели на основе печатных плат (PCB) имеют заранее установленные порты и не предполагают модификации. Это надежное и экономичное решение. Но не гибкое.

Наборные (модульные) версии позволяют собирать конфигурацию «под задачу»: в шасси устанавливаются отдельные модули — медные RJ 45, оптические адаптеры, даже коаксиальные разъемы. Гибкость — главный козырь: можно комбинировать категории кабеля, типы экранирования, форм-факторы. Также, при выходе из строя в наборной панеле достаточно поменять один модуль, в то время PCB панели требуют полной замены, что влечет перезаделку всех кабелей, подключенных к панели. Однако цена наборной панели выше, а сборка требует квалификации.

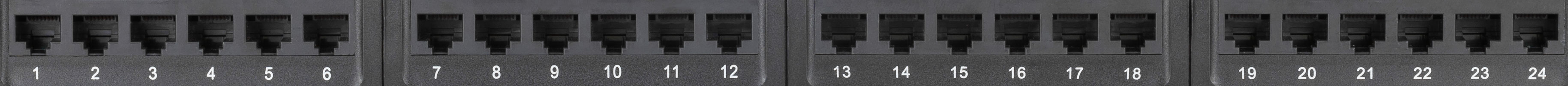

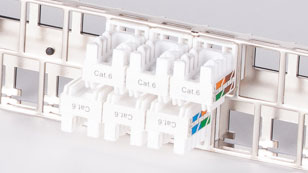

Патч-панель PCB	Наборная патч-панель

Классификация по категориям кабеля

Категория определяет пропускную способность и частотный диапазон:

• Cat5e — до 2,5 Гбит/с на 100 МГц. Экономический выбор для офисных сетей, видеонаблюдения, телефонии. сроком жизни не более 10 лет
• Cat6 — до 5 Гбит/с на 250 МГц Рекомендуется для новых инсталляций с запасом на будущее.
• Cat6a — до 10 Гбит/с на 500 МГц на полные 100 м. Стандарт для дата-центров, серверных, систем с высокими требованиями к скорости передачи данных.

Важно: категория панели должна соответствовать или превышать категорию кабеля. Использование Cat6-панели с кабелем Cat5e допустимо, но обратная комбинация «съест» преимущества высокоскоростной трассы.

Размер и технология установки

Стандартный форм-фактор — 19 дюймов, высота 1U. Это универсальный размер для установки в телекоммуникационные стойки и серверные шкафы. Существуют также настенные модели для небольших узлов связи и компактные варианты на 12–24 порта для распределительных пунктов.

Особенности плотности монтажа в 1U: 48 портов. Высокая плотность экономит место в стойке, но усложняет монтаж и обслуживание. Лан Юнион имеет специальный конструктив, облегчающий доступ. Угловая конфигурация панели позволяет отказаться от горизонтального организатора, разводя коммутационные шнуры сразу на боковые организаторы. Очень удобно при организации отдельных шкафов с большим коммутационным полем.

Защита от наводок (экран) Выбор между UTP (неэкранированная) и FTP (экранированная) версией зависит от электромагнитной обстановки. В офисных помещениях с бытовой техникой достаточно UTP. В промышленных цехах, рядом с силовыми и информационными кабелями (при невозможности выполнить требования ПУЭ по расстоянию между такими линиями), лифтовым оборудованием — необходим экран и правильное заземление. Экранированные версии требуют непрерывности экрана по всей трассе: кабель, панель, патч корды, коммутатор. Разрыв в любом звене превращает экран в антенну, усиливая помехи. Монтаж таких систем — задача для квалифицированных специалистов.   Другие факторы классификации По типу заделки: Punch-down (IDC, 110, Krone), Pass-through, Keystone. По количеству портов: от 12 до 48. По ориентации портов: горизонтальная, под углом. По наличию маркировки: печатная, сменная. Типы заделки кабеля: IDC, 110, Krone — определяют совместимость с инструментом и надежность контакта. IDC и 110 наиболее распространены в коммерческих проектах, Krone встречается в телекоммуникационных решениях европейского производства.   Патч-панели высокой плотности: особенности и применение Высокая плотность (48 портов в 1U) востребована в дата-центрах и крупных серверных, где каждый юнит стойки на счету. Однако такая компоновка создает вызовы: Сложнее организовать кабельный менеджмент; Требуется инструмент с узким жалом для заделки; Риск перекрестных наводок при неправильной разводке. Решение: использование угловых коммутационных панелей и, вертикальных организаторов.

Что еще учесть при выборе?

1. Изучить качество печатной платы, ровные дорожки и отсутствие следов припоя говорит об автоматизации производства
2. Количество золота на ламелях RJ-45 гнезда. Если имеют насыщенный желтый цвет, значит золотое напыление сделано хорошо, если светло желтый, то это очень тонкое напыление, которое сотрется буквально через 4-5 подключений патч-корда.
3. Перспективы масштабирования. Наборные модели дороже, но позволяют адаптировать сеть под новые задачи без замены всей коммутационной линии.
4. Маркировка и документация. Четкая нумерация портов, цветовая индикация, возможность нанесения этикеток — это не мелочи, а основа быстрого поиска неисправностей.
5. Стоимость владения. Дешевые no-name решения могут сэкономить 10–15% на закупке, но увеличить время обслуживания в 2–3 раза. Расчет TCO (Total Cost of Ownership) часто показывает выгоду брендовых компонентов.

Преимущества и недостатки коммутационных патч-панелей

Преимущества:

• Централизация соединений упрощает диагностику и модернизацию;
• Разделение стационарной и коммутационной частей снижает риск повреждения кабеля при переподключениях;
• Стандартизированные интерфейсы обеспечивают совместимость оборудования разных производителей;
• Возможность предварительного тестирования трасс до подключения активного оборудования.

Недостатки:

• Дополнительные точки контакта — потенциальные источники потерь сигнала (при некачественном монтаже);
• Требуют профессионального инструмента и навыков для заделки;
• Занимают место в стойке, что критично в компактных решениях.

Важно: большинство «недостатков» проявляются только при нарушении технологии монтажа. При соблюдении стандартов TIA/EIA-568 и ISO/IEC 11801 коммутационные компоненты становятся надежным фундаментом сети.

Особенности монтажа

Качество заделки определяет стабильность соединений. Базовые правила:

1. Инструмент. Используйте сертифицированный панч для типов заделки, указанных в спецификации панели. Дешевые аналоги могут не только не обеспечить нужное усилие для заделки контакта, но и повредить сам контакт.
2. Расшивка кабеля. Не превышайте длину расплетенных пар более 13 мм — это критично для сохранения характеристик на высоких частотах.
3. Маркировка. Наносите обозначения на этапе монтажа, а не «потом». Используйте стойкие к истиранию этикетки.
4. Тестирование. После заделки проверяйте каждую линию сертифицированным тестером (Fluke и аналоги) — это фиксирует соответствие заявленным параметрам.

Лайфхак для системных администраторов: создайте цифровую карту портов с привязкой к рабочим местам. Это ускоряет поиск неисправностей в 3–5 раз.

Заключение - выводы

Выбор коммутационного оборудования — не просто техническая задача, а стратегическое решение. Правильно подобранная панель обеспечивает:

• Стабильную скорость передачи данных на протяжении всего жизненного цикла СКС;
• Гибкость при реорганизации рабочих пространств;
• Снижение операционных затрат за счет упрощения обслуживания.

Экспертный совет: не экономьте на компонентах уровня физической коммутации. Разница в цене между Cat5e и Cat6-решением окупается за 2–3 года за счет отсутствия модернизаций и простоев. При закупке обращайте внимание на наличие сертификатов, гарантию производителя, доступность технической поддержки.

Для проектов любой сложности важно учитывать не только текущие требования, но и вектор развития ИТ-инфраструктуры. Инвестиции в качественную коммутационную базу — это страховка от дорогостоящих переделок в будущем.

Частые вопросы и ответы (FAQ)

Экспертная оценка: по данным отраслевых отчетов (2024), использование сертифицированных компонентов СКС снижает количество инцидентов, связанных с физическим уровнем, на 67%. Средняя стоимость владения сетью на базе качественных панелей на 22% ниже за счет сокращения времени простоя и упрощения масштабирования. При выборе производителя стоит учитывать не только цену, но и наличие локального склада, технической документации на русском языке, гарантийных обязательств.

Для тех, кто ищет надежные медные панели коммутационные с подтвержденными характеристиками, в каталоге компании «Лан Юнион» представлены решения различных категорий и конфигураций, соответствующие международным стандартам и адаптированные для российских условий эксплуатации.

Остались вопросы? Отправьте их через форму обратной связи. Команда Лан Юнион всегда на связи!
